Ugunsdrošā siena Tecbor® A 10 EI-120 Panelis uz betona bloka

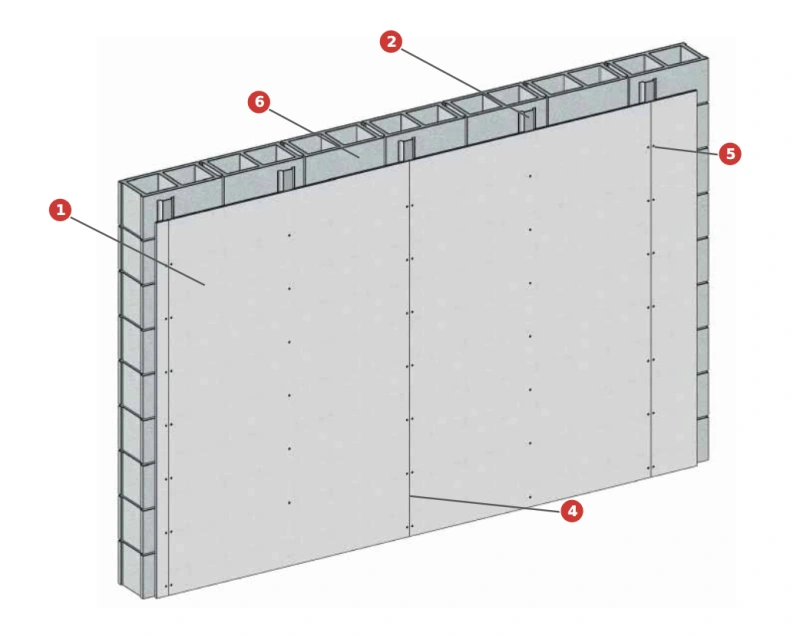

Risinājums:

1. Tecbor® A 10 mm paneļi.
2. 15 × 45 × 0.5 mm omega veida profili.
3. 5 × 65 mm lietussarga tipa metāla enkurs.
4. Mastika savienojum blīvēšanai Tecbor®.
5. 3, 5 × 25 mm pašgriezoša skrūve.
6. Betona bloku siena

Testēšana

• Standarts: UNE EN 1364-1
• Laboratorija: CIDEMCO
• Tests Nº: 14736-1/-2 M1

Saskaņā ar EN 1364-1 standartu sienām bez konstruktīvas slodzes, kas sadala ugunsgrēka zonas, jābūt ugunsdrošām.

Ja būvniecības elementu, kuriem nav konstruktīvas slodzes, ugunsizturības testēšanas laikā, viena testējamā elementa robeža paliek brīva (daļa 1: sienas), standarts ļauj palielināt platumu.

Attiecībā uz augstuma palielināšanu standarts ir precīzs un skaidrs. Kad sadalošo sienu vai iekšējo ugunsdrošības starpsienu testēšana tiek veikta pēc to augstuma, kas ir vismaz 3 metri, augstums var tikt palielināts līdz 4 metriem.

Bieži ugunsdrošības starpsienu augstums pārsniedz 4 metrus. Šim gadījumam Mercor Tecresa® pirmie izstrādāja lielas ugunsdrošības starpsienas un piedāvāja efektīvu un piemērotu risinājumu šādu darbu veikšanai.

Papildus tam zonām starp dažādiem ugunsdrošības sektoriem, kurās var nokļūt dūmi un uguns, jābūt labi hermetizētām. Lai atrastu vispiemērotāko risinājumu, ieskatieties Tecsel® hermetizācijas sistēmas katalogā.

Montāžas process

• Uz 15 cm dobu betona bloku sienas piestipriniet 15 × 45 × 0.5mm omega veida profilus ik pēc 610 mm, izmantojot 5 × 65 mm lietussarga tipa metāla enkurus. Pēc tam piestipriniet Tecbor ® A 10 mm plāksnes ar 3.5 × 25 mm pašurbjošajām skrūvēm.
• Savienojumus un skrūvju galviņas pārklājiet ar Tecbor® Joint Paste savienojumu mastiku.
• Atstarpei starpskrūvēm jābūt aptuveni 250-300 mm.
