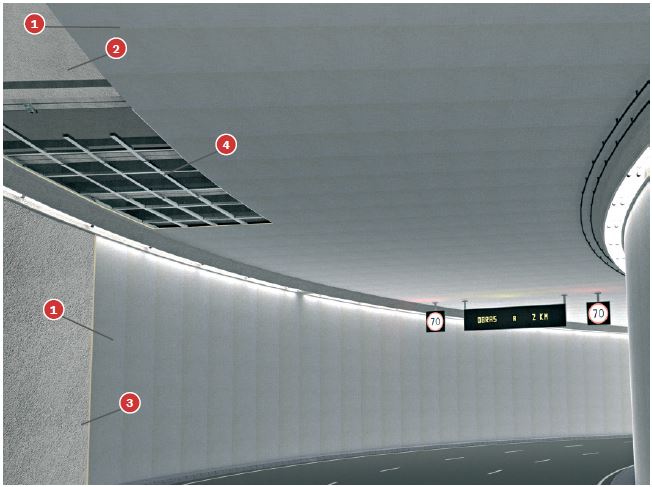

Tecbor® 40 iekārtie griesti un metāla konstrukcijas RWS-120 un RWS-180

Uzstādiet metāla konstrukciju, kas veido metāla režģi ar primārajiem profiliem un pie kuras tiks stiprināti iekārtie griesti (izmēri pieejami tehniskajā nodaļā), kā arī sekundāros profilus attiecīgi ar izmēriem 75 × 46 × 1, 2 mm un 75 × 40 × 1, 2 mm.

Pēc metāla konstrukcijas novietošanas paredzētajā vietā Tecbor® 40 mm plāksni piestipriniet ar 5, 5 × 73 mm pašurbjošajām skrūvēm.

Mercor tecresa® piedāvā dažādas montāžas iespējas. Lūdzu, sazinieties ar tehnisko nodaļu.

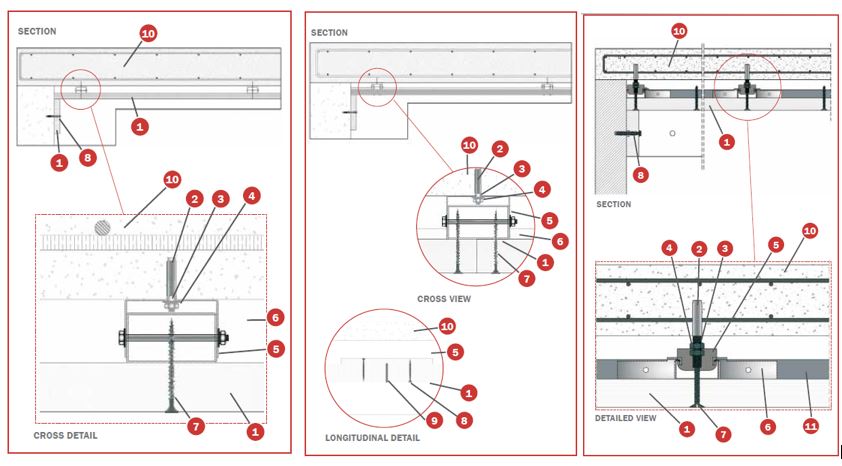

RISINĀJUMS 1

1. Tecbor® 40 mm plāksnes
2. Izplešanās metāla enkurs ar iekšējo vītni
3. Vītņstienis diametrs 12 mm
4. Cinkots uzgrieznis diametrs 12 mm
5. 75 × 46 × 1, 2 mm metāla profils
6. 75 × 40 × 1, 2 mm metāla profils
7. 5, 5 × 73 mm skrūve
8. Enkurdībelis + 10 × 100 skrūve
9. Tecsel® šuvju mastika
10. Armēta betona plāksne

Uzstādiet metāla konstrukciju, kas veido metāla režģi ar primārajiem profiliem un pie kuras tiks stiprināti iekārtie griesti (izmēri pieejami tehniskajā nodaļā), kā arī sekundāros profilus attiecīgi ar izmēriem 75 × 46 × 1, 2 mm un 75 × 40 × 1, 2 mm.

Pēc metāla konstrukcijas novietošanas paredzētajā vietā Tecbor® 40 mm plāksni piestipriniet ar 5, 5 × 73 mm pašurbjošajām skrūvēm.

Mercor tecresa® piedāvā dažādas montāžas iespējas. Lūdzu, sazinieties ar tehnisko nodaļu.

RISINĀJUMS 2

1. Tecbor® 40 mm plāksnes tunelim
2. Izplešanās metāla enkurs ar iekšējo vītni
3. Vītņstienis diametrs 12 mm
4. Cinkots uzgrieznis diametrs 12 mm
5. 75 × 46 × 1, 2 mm metāla profils
6. Tecbor® 12 mm plāksnes
7. 6, 3 × 65 mm skrūve
8. 4, 5 × 50 mm - Hoi-Low skrūve
9. Tecsel® šuvju mastika
10. Armēta betona plāksne

Uzstādiet metāla konstrukciju, kas 75 × 46 × 1, 2 mm primārajiem profiliem veido metāla režģi un pie kura tiks stiprināti iekārtie griesti (izmēri pieejami tehniskajā nodaļā). Sekundārais profils ir aizstāts ar 150 mm platu Tecbor® 12 mm plāksni.

Pēc metāla konstrukcijas novietošanas paredzētajā vietā Tecbor® 40 mm plāksni piestipriniet ar 6, 3 × 65 mm pašurbjošajām skrūvēm.

Mercor tecresa® piedāvā dažādas montāžas iespējas. Lūdzu, sazinieties ar tehnisko nodaļu.

RISINĀJUMS 3

1. Tecbor® 40 mm plāksnes
2. Izplešanās metāla enkurs ar iekšējo vītni diametrs 12 mm
3. Vītņstienis diametrs 12 mm
4. Cinkots uzgrieznis diametrs 12 mm
5. Kustīgs TC-60 tērauda satvērējs, e= 0, 6 mm
6. TC-60 pieslēgums
7. 5 × 80 mm skrūve
8. Enkurdībelis + 10 × 100 skrūve
9. Tecsel® šuvju mastika
10. Betona pārsegums
11. TC 60/27 profils

Uzstādiet TC 60/27 profila metāla konstrukciju, pie kuras tiks stiprināts iekārto griestu izveidošanai nepieciešamais režģis (informācija par izmēriem pieejama tehniskajā nodaļā) Pēc metāla konstrukcijas novietošanas paredzētajā vietā Tecbor® 40 mm plāksni piestipriniet ar 5, 5 × 73 mm pašurbjošajām skrūvēm.

Mercor tecresa® piedāvā dažādas montāžas iespējas. Lūdzu, sazinieties ar tehnisko nodaļu.
