CarboCollar ugunsdrošā manžete (D160)

TEHNISKIE PARAMETRI:

• Ugunsizturības klase: līdz EI 120 U/C līdz EI 120 C/U
• Vides klase: Z1, Z2
• Uzglabāšanas temperatūru diapazons: līdz +5°C līdz +35°C
• Uzklāšanas termiņš: Neierobežots; tomēr ieteicams līdz 24 mēnešiem
• Komerciālais iepakojums: 1 gab.

PRODUKTA APRAKSTS:

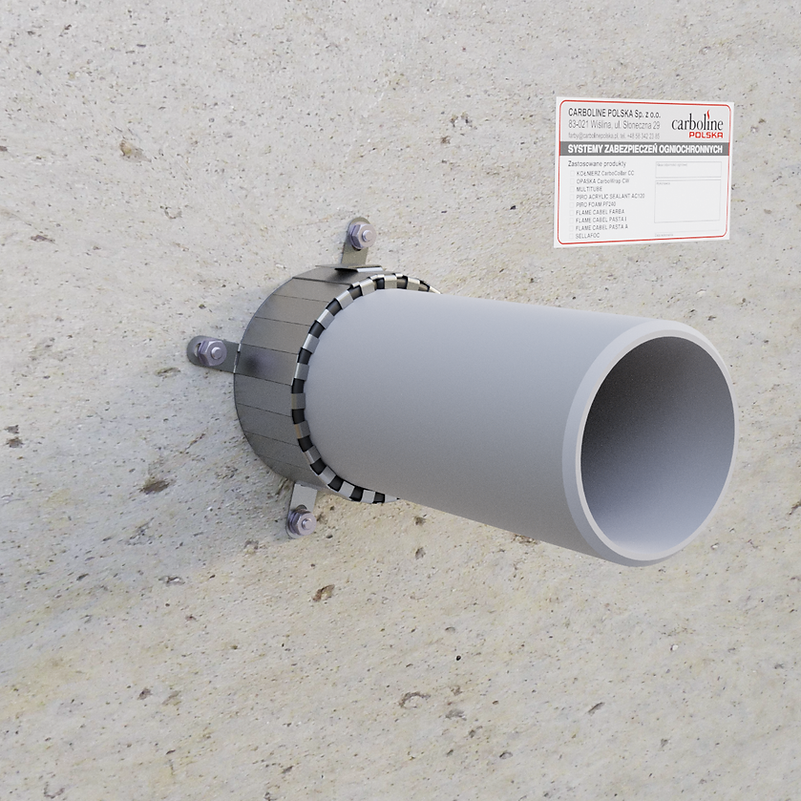

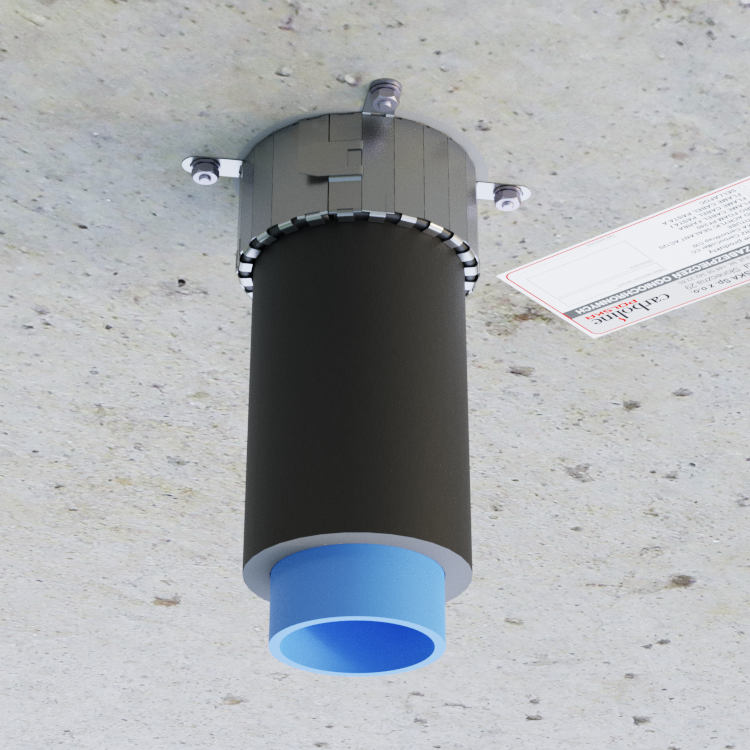

CarboCollar CC sastāv no viena vai vairākiem piebriestošu ieliktņu slāņiem, kas izgatavoti uz grafīta bāzes un kas ir ievietoti ārējā apvalkā. Manšetēs ar diametru virs 160 mm piebriestošais ieliktnis var būt papildus aizsargāts ar austu kokvilnas sietu.

Manšetes tērauda apvalks ir aprīkots ar skavu (lieto, lai nostiprinātu manšetes galus un nostabilizētu uz caurules) un stiprinājumiem ar atverēm, caur kurām ievieto izplešanās stiprinājums, kas manšeti nofiksē sienas šķērsojumā. Uzstādīšanas elementu skaits ir pielāgots manšetes izmēram.

Manšetes tiek piegādātas gatavā veidā bez deformācijas šuvēm. Manšeti apliek ap cauruli, aizver un šķērsojumā nostiprina ar savienotājiem, kuru skaits ir atkarīgs no manšetes diametra.

• Eiropas tehniskais apstiprinājums: ETA-16/0189
• Ekspluatācijas īpašību noturības sertifikāts: 1488-CPR-0579/W
• Eiropas atbilstības deklarācija: CARBO/009-21-12-2016

PIELIETOJUMS:

• Uzstādīt cauruli.
• Pārliecināties, ka grīdas virsma ap cauruli ir plakana, tai nav nelīdzenumu. Ja nepieciešams, veikt izlīdzināšanu ar Flame Cable Paste A, pēc kā izņemt manšetes šķelttapu un manšeti uzlikt uz caurules.
• Izvilkt šķelttapu caur atveri un nostiprināšanai izvilkt par 180°.
• Pilnu manšeti ar sienas skrūvēm vai metāla izplešanās enkuriem (ģipškartona plāksnes) uzstādīt pie sienas vai griestiem. Nelietot dībeļus ar plastmasas sastāvdaļām.
• Jebkurai spraugai starp manšeti un sienas atveri jābūt:
  - līdz 5 mm - aizpildītai ar Flame Cabel Paste A;
  - virs 5 mm - aizpildītai ar cementa javu.

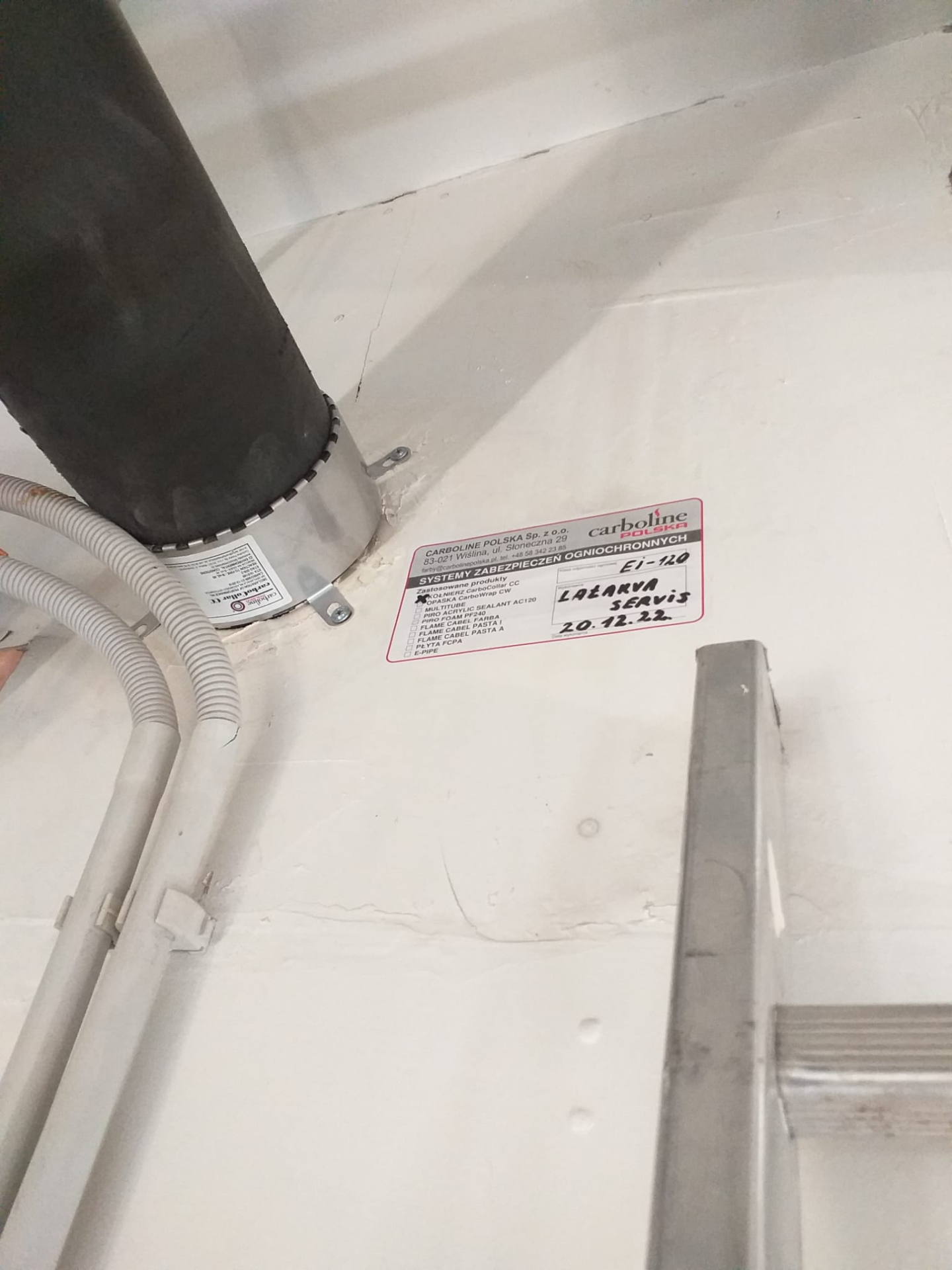

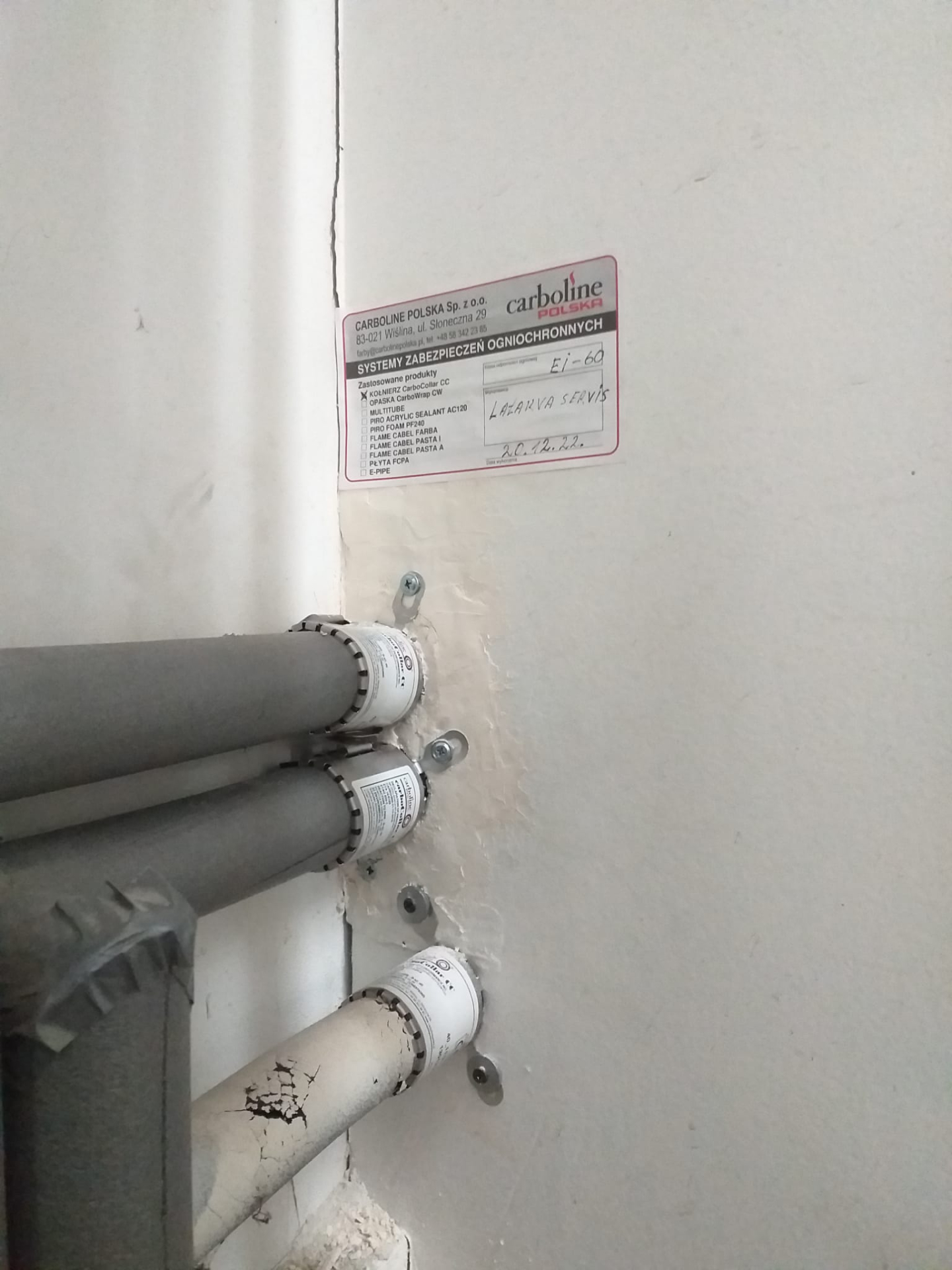

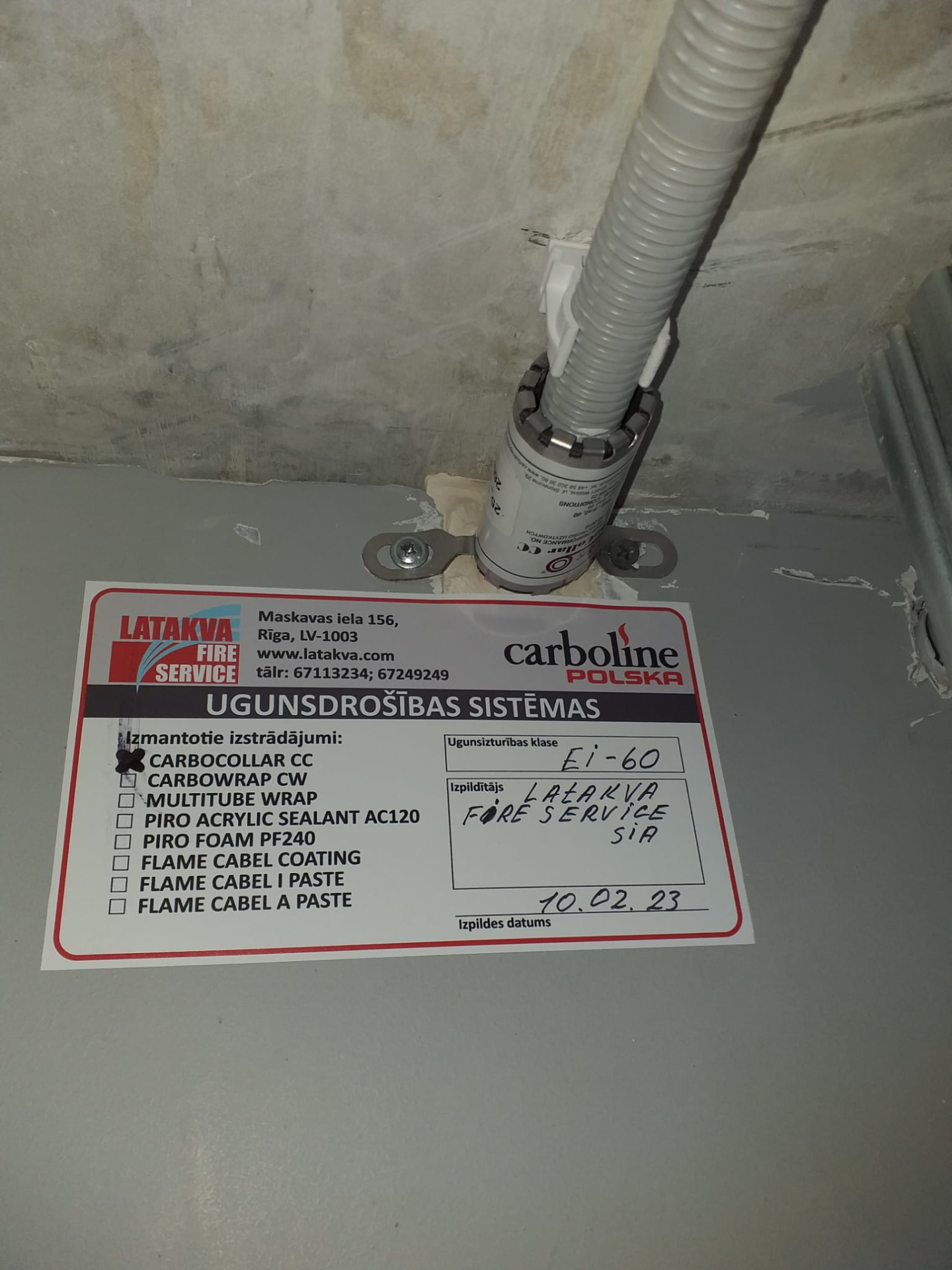

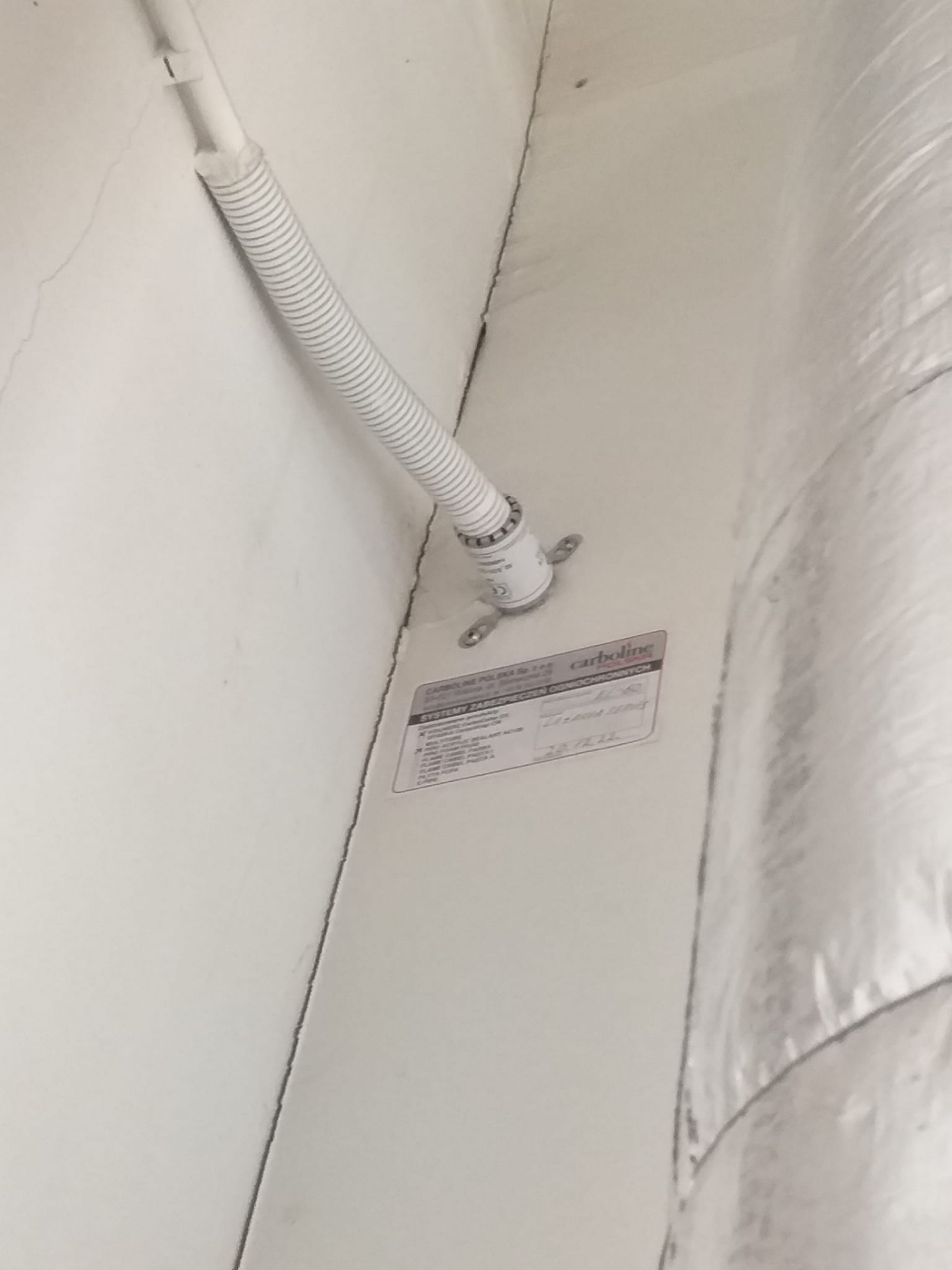

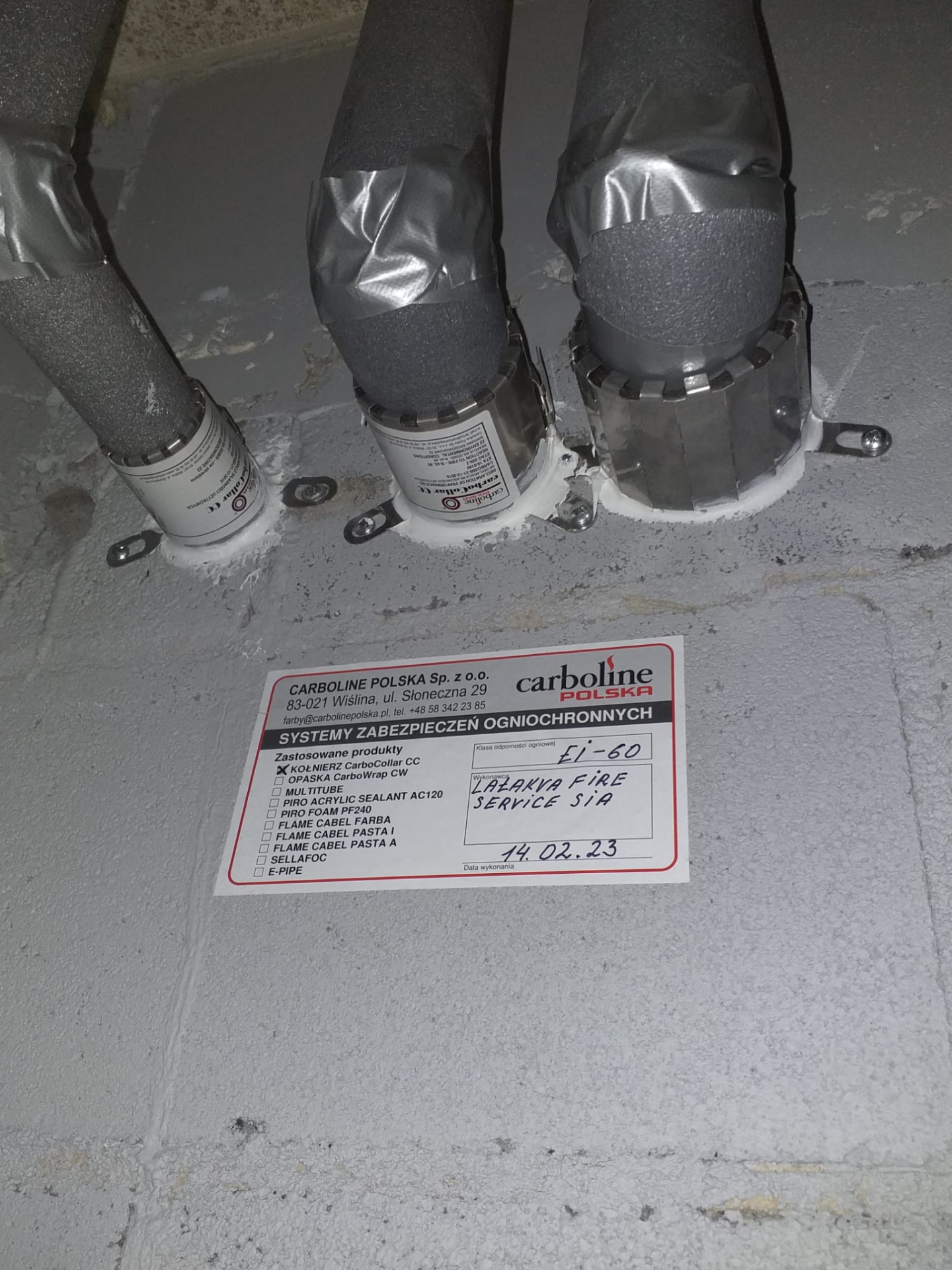

• Šķērsojumu atzīmēt ar CarboCollar CC komplektā iekļauto etiķeti.

• Pielietojums: Metāla caurule, ar degošu izolāciju, Degoša caurule ar izolāciju, Degoša caurule bez izolācijas, Degoša caurule, ar iekšēju kabeļu saišķi
