Tiivistenauha CarboWrap (D82)

TEKNISET TIEDOT:

• Palonkestävyysluokka: korkeintaan El 120 U / C, enintään El 120 C / U
• Ympäristöluokka: Z1, Z2
• Varastointilämpötila-alue: +5 ° C - +35 ° C.
• Sovelluksen kesto: Rajoittamaton; kuitenkin parasta ennen 24 kuukautta
• Kaupallinen pakkaus: 1 kpl
• Kääretyypit: CW-25 *, CW-32 *, CW-40 *, CW-55, CW-68, CW-82, CW-90, CW-110, CW -125, CW-135, CW-160

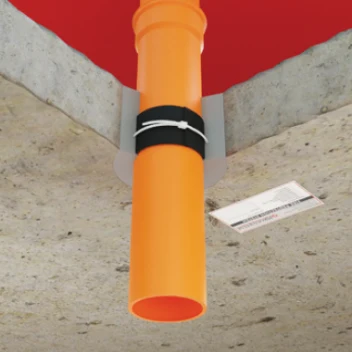

* Vaihtoehtoisesti voit käyttää valmiiksi leikattuja Multitube-kaapeleita

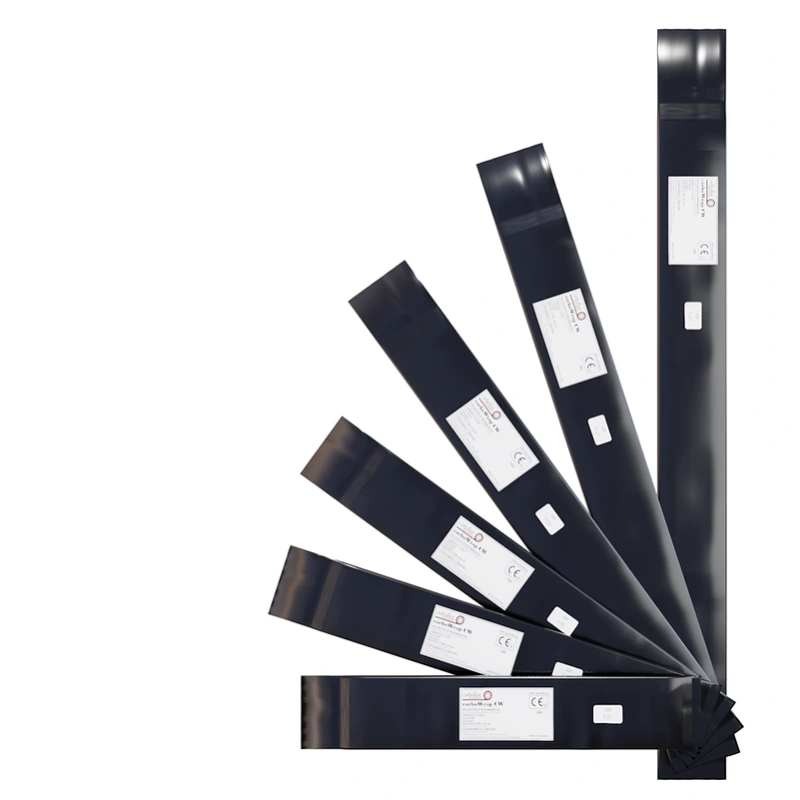

CarboWrap CW -kääre toimitetaan käyttövalmiina tuotteena. Ne koostuvat yhdestä tai useammasta kerroksesta grafiittipohjaisia turvotuslistoja, upotettuna PVC-kalvon tai vastaavan materiaalin ulkokerrokseen.

Kierrä CarboWrap CW kääri suojattavan putken ympärille ja leikkaa tarvittaessa tarvittavaan pituuteen. Kääre tulee asettaa reikään väliseinän sisäpuolelle.

• Eurooppalainen tekninen hyväksyntä: ETA-16/0190
• Suorituskyvyn todistus: 1488-CPR-0580 / W
• Eurooppalainen vaatimustenmukaisuusvakuutus: CARBO / 010-21-12-2016

TARKOITETTU KÄYTTÖ:

Palosuojattu CarboWrap CW -kääre on suunniteltu seinien tai kattojen läpi kulkevien asennuskanavien palosuojaukselliseen sulkemiseen, joiden läpi yksittäiset tai liitoskohtaiset muoviputket (PVC, PP, PE-HD, PE, ABS, SAN + PVC), joiden halkaisija on D 160 mm päästö. Väliseinien, joiden läpi järjestelmät toteutetaan, paksuuden on oltava vähintään:

• 100 mm - tulenarkoille putkille, joiden DN ≤ 110 mm, taipuisat pahvilaastilevyt,
• 150 mm - seinät on valmistettu betonista, solubetonista, massiivitiilestä, ontto- tai ruutitiilistä,
• 150 mm - katot - betonista tai teräsbetonista.

Sovelluksen:

• Asenna putki.
• Aseta kääre suljettavan putken päälle. Liimaa päät yhteen tarttuvalla teipillä päällekkäin siten, että kääre ympäröi putken koko turpoavan insertin kehän ympärillä.

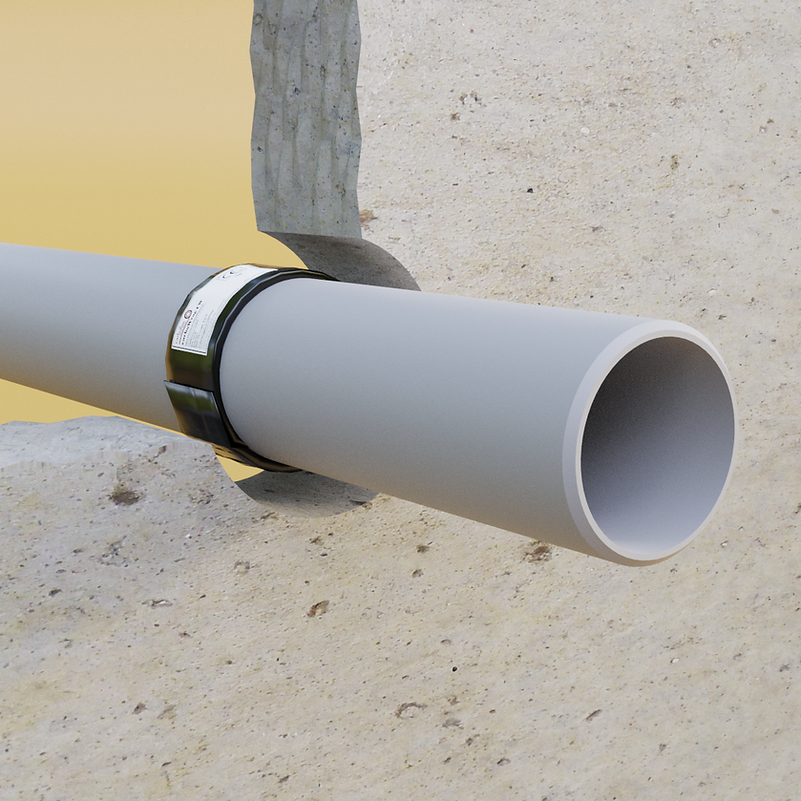

• Aseta kääre reikään siten, että se sijoitetaan symmetrisesti seinäakseliin nähden (keskellä), kuten kuvassa 1 esitetään, tai katon alaosaan - 10 mm etäisyydelle alapinnasta, kuten kuvassa 1 esitetään. 2.
• Käärepakkauksen asettamisen jälkeen käärityn putken ja reiän halkaisijan väliset raot on täytettävä sementtilaastilla.
• Merkitse putken muutos merkinnällä, joka kiinnitetään CarboWrap CW -kääriin.

• Application: Combustible pipe with insulation, Combustible pipe without insulation
