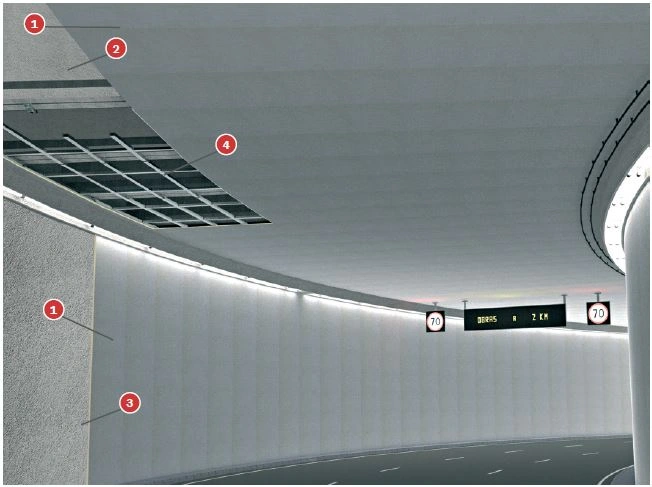

Tecbor B 40 tunneliripustus kattoon metallirakenteella. RWS 120 ja RWS 180

Asenna metallirakenne, joka tukee alakattoa ja muodostaa ristikon (katso koot tekniseltä osastolta) pääprofiileilla ja toisioprofiileilla, joiden mitat ovat 75 × 46 × 1, 2 mm ja 75 × 40 × 1, 2 mm.

Kun metallirakenne on paikallaan, kiinnitä 40 mm Tecbor® B -levy siihen 5, 5 × 73 mm: n itseporautuvilla ruuveilla.

Mercor Tecresa® tarjoaa erilaisia kokoonpanovaihtoehtoja. Ota yhteyttä tekniseen osastoon.

RATKAISU 1

1. Tecbor® 40 mm levyt
2. Laajeneva metallinen ankkuri sisäkierteellä
3. Teräskierretanko Ø 12 mm
4. Sinkitty mutteri Ø 12 mm
5. 75 × 46 × 1, 2 mm metalliprofiili
6. 75 × 40 × 1, 2 mm metalliprofiili
7. 5, 5 × 73 mm: n ruuvi
8. Puppakiinnitys + 10 × 100 mm ruuvi
9. Tecsel®-mastiksi saumoille
10. Teräsbetonilaatta

Asenna metallirakenne, joka tukee alakattoa ja muodostaa ristikon (katso koot tekniseltä osastolta) pääprofiileilla ja toisioprofiileilla, joiden mitat ovat 75 × 46 × 1, 2 mm ja 75 × 40 × 1, 2 mm.

Kun metallirakenne on paikallaan, kiinnitä Tecbor® 40 mm -levy siihen 5, 5 × 73 mm: n itseporautuvilla ruuveilla.

Mercor tecresa® tarjoaa erilaisia kokoonpanovaihtoehtoja. Ota yhteyttä tekniseen osastoon.

RATKAISU 2

1. Tecbor® 40 mm: n levyt tunneliin
2. Laajeneva metallinen ankkuri sisäkierteellä
3. Teräskierretanko Ø 12 mm
4. Sinkitty mutteri Ø 12 mm
5. 75 × 46 × 1, 2 mm metalliprofiili
6. Tecbor® 12 mm -levyt
7. 6, 3 × 65 mm: n ruuvi
8. 4, 5 × 50 mm Hi-Low ruuvi
9. Tecsel®-mastiksi saumoille
10. Teräsbetonilaatta

Asenna alaslaskettua kattoa tukeva metallirakenne muodostaen ristikon (katso koot tekniseltä osastolta) käyttämällä 75 × 46 × 1, 2 mm: n pääprofiileja. Toissijainen profiili korvataan 150 mm leveällä Tecbor® 12 mm -levynauhalla.

Kun metallirakenne on paikallaan, kiinnitä Tecbor® 40 mm -levy siihen 6, 3 × 65 mm: n itseporautuvilla ruuveilla.

Mercor tecresa® tarjoaa erilaisia kokoonpanovaihtoehtoja. Ota yhteyttä tekniseen osastoon.

RATKAISU 3

1. Tecbor® 40 mm levyt
2. Laajeneva metalliankkuri sisäkierteellä Ø 12 mm
3. Teräskierretanko Ø 12 mm
4. Sinkity Ø 12 mm
5. Pivot TC-60 Teräskahva, e= 0, 6 mm
6. TC-60-yhteys
7. 5 × 80 mm ruuvi
8. Puppakiinnitys + 10 × 100 mm ruuvi
9. Tecsel®-mastiksi saumoille
10. Betonilaatta
11. TC 60/27 -profiili

Asenna metallirakenne, joka tukee alakattoa muodostaen ristikon (katso koot tekniseltä osastolta) TC 60/27 -profiililla. Kun metallirakenne on paikallaan, kiinnitä Tecbor® 40 mm levy siihen 5, 5 × 73 mm itseporautuvilla ruuveilla.

Mercor tecresa® tarjoaa erilaisia kokoonpanovaihtoehtoja. Ota yhteyttä tekniseen osastoon.
