Riippuva tulenkestävä katto TECBOR® A 12 – El-60

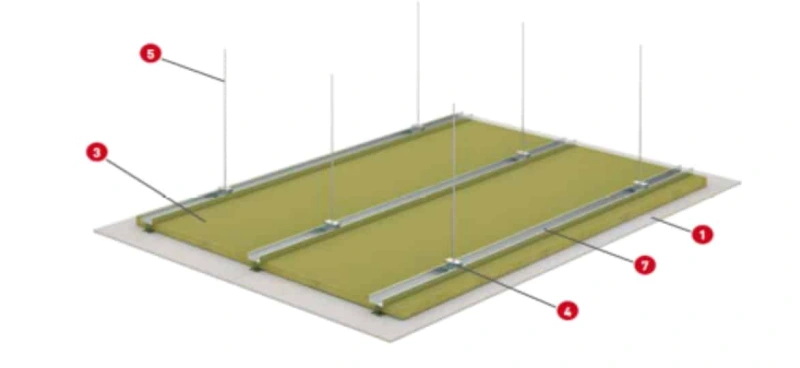

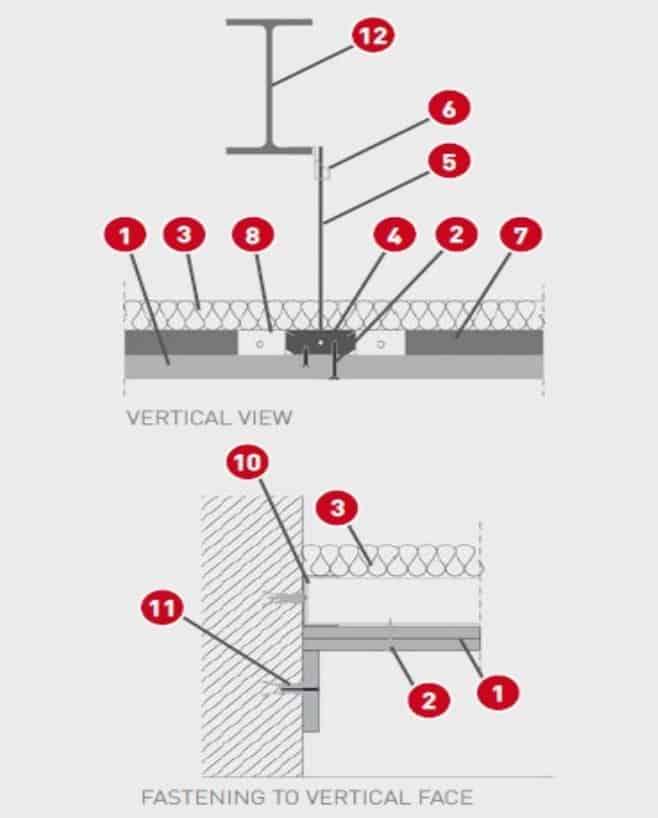

Ratkaisu

1. Tecbor® A 12 mm levyt.
2. 3, 5 × 35 mm: n itsekelausruuvi.
3. 40 mm ja 70 kg / m3 tiheys kivivilla.
4. Teräskahva TC 60/27: lle.
5. M6-kierteinen sauva.
6. “Sinard” -tyyppinen puristin.
7. TC 60/27.
8. nauhalevy e = 0, 6 mm.
9. 48 × 30 × 0, 5 mm juoksumatto.
10. 10 × 100 mm metallitulppa.
11. IPE-140-metalliprofiili.
12. 46 × 36 × 0, 6 mm kaksinkertainen H-muotoinen nasta.
13. 2, 9 × 13 mm ”MM” itseporautuva ruuvi.
14. Tecbor®-yhtepasta.

Test

• Vakio: EN 1364-2
• Laboratorio: CIDEMCO
• Testinumero: 20331-1 / -2-a-M2

Paloturvallisia ripustuskattoja käytetään pääasiassa kahdessa erityistapauksessa.

• Ensimmäinen tapaus on erottaa palotekniikat pystysuunnassa. Tämä toiminta auttaa hillitsemään tulipalon lähtökohtaansa ja välttää sen leviämistä muille alueille. Tämä ratkaisu on erittäin hyödyllinen korkeissa nousuissa, koska osittainen sektorijako voi aiheuttaa tulipalon leviämisen helposti aiheuttaen vakavia ongelmia evakuoinnin aikana.
• Toinen tapaus on suojata katon yläpuolella olevia erilaisia esineitä; esimerkiksi asennukset, rakenteet, laatat jne. Vaatimuksemme mukaan käytämme kumpaakin sovellusta. Ratkaisumme on testattu, kun palo iskee alhaalta.

Kokoonpanon kuvaus

Kiinnitä 48 × 30 × 0, 5 mm: n juoksijat 10 × 100 mm: n pistokkeilla 500 mm välein suunnilleen katon kehän ympärille. Seuraavaksi asetetaan profiilit, jotka koostuvat 2 46 × 36 × 0, 6 mm: n nastoista, jotka on järjestetty H-asentoon makuulla. Laita kivivillapaneelit väliin. Nastat kiinnitetään yläosassa TC 60/27 -profiileihin ja ripustetaan laattoista roikkuvan järjestelmän kautta, joka sisältää teräskahvan, M6-sauvan ja kiinnittimet suunnilleen 600 mm välein. Poikkipintojen liitokset on kytketty 2, 9 × 13 mm: n metalli / metalli-itseporautuvien ruuvien kautta.

Sitten Tecbor® A 12 mm: n levyt kiinnitetään 3, 5 × 35 mm: n ruuveilla 250-300 mm: n välein. Työ valmistuu Tecbor® A 12 mm: n 150 mm: n pohjalevyllä, joka on sijoitettu ympäri kehää.

Ruuvien välinen etäisyys on noin 250-300 mm.

Ruuvinpäät ja paneelien väliset liitokset peitetään Tecbor®-liitospastalla.

Ripustetun katon ja IPE 140 -profiiliprofiilien päälle asetettiin 0, 6 mm paksu reunalevy 400 mm: iin.
