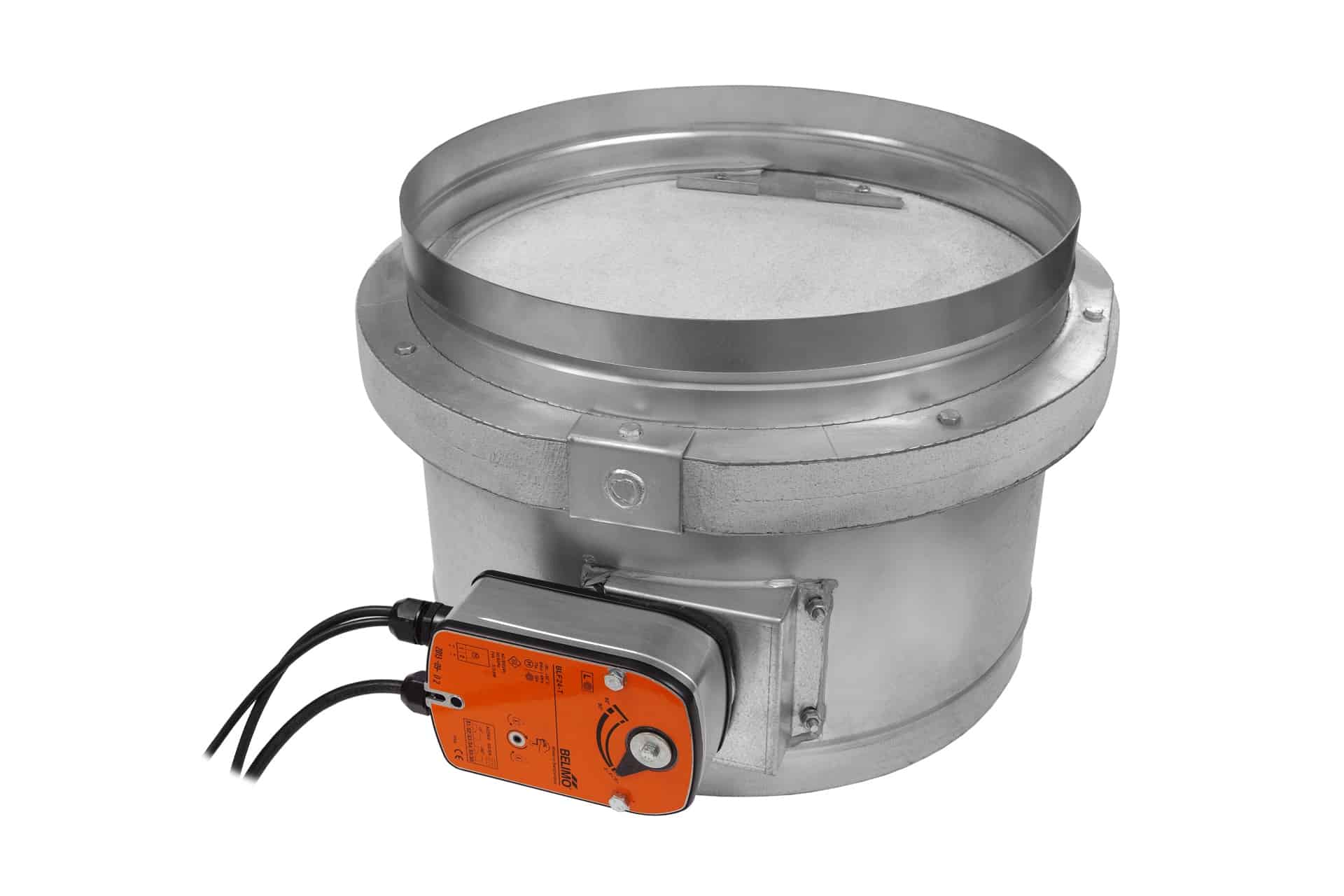

Tuletõkkeklapp mcr FID S (BFL 24-T, 125 mm)

Tulekindlus: EIS 90, EIS 90 AA, EIS 120, EIS 120 AA – olenevalt tootmisviisist, asukohast ja paigaldamismeetodist.

Variandid:

• S – katkestatav tuleklapp
• V – tuleventilatsioonide süsteemide jaoks ( suitsu väljalaskmine)
• M – kahefunktsiooniline kombineeritud süsteemidele

Eesmärk:

• Klapid, mcr FID S/S p/P, mcr FID S/S p/O tüüpi, koos kuumusetundlikkusega, on loodud kasutamiseks ventilatsioonisüsteemides kohtades, kus need läbivad hoone vaheseinu. Tulekahju korral need summutid võimaldavad vaheseinte ventilatsioonisüsteemides säilitada tuleohutust. Tavatingimustes püsivad klapid avatuna ja tule korral klapid sulguvad.
• Klappe, mcr FID S/V p/P tüüpi, saab toota ilma temperatuurile reageeringu omaduseta. Neid kasutatakse tuleventilatsiooni süsteemides. Tavatingimustes on siis klapp suletud, tulekahju korral klapp avaneb ja selle kaudu väljuvad suits ja põlemisgaasid.

Klapii tüübid:

• mcr FID S/S p/P; mcr FID S/V p/P – ristkülikukujuline klapp isoleeriva eraldajaga,
• mcr FID S/S p/O – ümmarguse kujuga klapp isoleeriva eraldajaga.

Kontroll:

KW1 mehhanism – aktiveeritakse tagasi keeratava vedruga, mis on kergesti sulav 72°C juures või aktiveeritakse kaugjuhtiva elektrilaenguga ( voolujõuga Vn= 24V DC või 230V AC), Lähtestamine toimub hoobaga või lisamehhanismiga (Vn= 24V DC or 230V AC). RST mehhanism- - aktiveeritakse tagasi keeratava vedruga, mis on kergesti sulav 72°C juures, manuaalne lähtestamine toimub hoobi või kangi abil.

Elektriline ajam – aktiveerub termoanduriga 72°C juures, või siis kaugjuhtimisega elektrigeneraatoriga ( voolukatkestuse korral), kaugjuhtimisega voolu andes (Vn= 24V AC/DC või 230V AC).

Elektriline ajam – aktiveeritakse kaugjuhitavalt andes voolu, lähtestamine kaugjuhitavalt vooluga (Vn= 24V AC/DC või 230V AC).

Mõõtmed ( 1mm täpsusega):

• Ristkülikukujuline klapp isoleeriva eraldajaga, korpuse sees: laius 200 – 1500 mm, pikkus 200 – 1500 mm, korpuse pikkus 296 mm,
• Ümmargune klapp isoleeriva eraldajaga, korpuse sees: diameter 125 – 1000 mm, korpuse pikkus 296 mm.
